SHWJ-200A回路電阻測試儀





        上海韋吉電力設備有限公司


一、概述

回路電阻測試儀是公司根據IEC標準及有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該儀器采用正弦波逆變器、大功率恒流開關電源技術，可測得微歐姆級接觸電阻。廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。

二、性能特點

1、測試電流大，完全符合有關測試接觸電阻的標準要求。
2、輸出電壓高，測量量程寬。
3、測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
4、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5、測試速度快，10秒左右顯示數據。
6、儀器采用128X64點陣液晶屏，全部操作中文顯示，方便客戶的使用。
7、儀器具有測試數據實時打印功能。
8、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。

三、技術指標

測試電流：100A、200A
量程：0～50mΩ（100A）
      0～25 mΩ(200A)
分辨率：最小0.1μΩ
精度：±（0.5%±2個字）
功率:1000W
工作方式:連續測量
工作電源:AC220V±10%  50HZ
使用溫度:0～40℃
相對濕度:小于等于90%  無結露
外形尺寸：280mm*205mm*260mm
儀器重量：8.5kg

四、儀器操作功能介紹

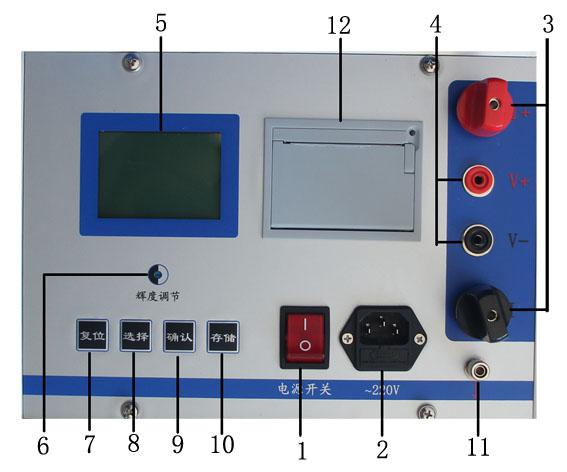

回路電阻測試儀           面板如圖一所示：

    圖 一
1、電源開關：“I”按下儀器開始供電，“O”按下關斷儀器電源。
2、 ~220V：儀器供電電源輸入端，本儀器采用~220V供電。
3、 I₊、I-：為電流輸出端子，通過專用測試線為試品提供恒定電流。
4、 V₊、V-：電壓輸入端子。
5、液   晶：采用128X64大屏幕顯示，字體清晰，便于觀察，顯示操作設置、測試結果、接觸電阻值和輸出電流值。
6、輝度調節：左右調節此鈕，可調整顯示字符的對比度。
7、復位鍵：整機初始化，儀器處在準備狀態。
8、選擇鍵：按下此鍵，選擇儀器各項設置。
9、確認鍵：對所選擇的項目進行確認，并自動進入下一項，如果儀器選擇項處于測試位置時，按下確認鍵儀器開始啟動電流進行測試。
10、存儲鍵：用于對測試數據進行存儲。
11、 ：儀器接地柱。
12、打印機：打印測試結果。

五、儀器接線及操作說明

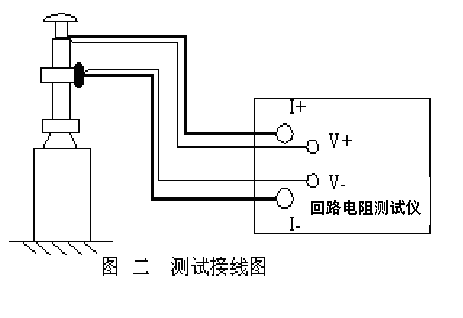

1、儀器接線：如圖二所示，將專用測試線按照顏色紅對紅，黑對黑，粗的電流線接到對應的I+、I- 接線柱扭緊，細的電壓線插入到V+、V- 的插座內，兩把夾鉗夾住被測試品的兩端。

注意：測試鉗的全部連接面應與試品可靠接觸
